浅析开源项目之 io_uring

前言

Linux 内核 5.1 支持了新的异步 IO 框架 iouring，由 Block IO 大神也即 Fio 作者 Jens Axboe 开发，意在提供一套公用的网络和磁盘异步 IO，不过 io_uring 目前在 磁盘方面要比网络方面更加成熟。

目录

• 背景简介
• io_uring
• 系统 API
• liburing
• 高级特性
• 编程示例
• 性能对比
• 模式对比
• 线上应用

背景简介

熟悉 Linux 系统编程的同学都清楚，Linux 并没有提供完善的异步 IO(网络 IO、磁盘 IO) 机制。

在网络编程中，我们通常使用 epoll IO 多路复用来处理网络 IO，然而 epoll 也并不是异步网络 IO，仅仅是内核提供了 IO 复用机制，epoll 回调通知的是数据可以读取或者写入了，具体的读写操作仍然需要用户去做，而不是内核代替完成。

在存储 IO 栈中，做存储的同学大都使用过 libaio，然而那是一个巨难用啊 Linux AIO这个奇葩。首先只能在 DIO 下使用，用不了 pagecache；其次用户的数据地址空间起始地址和大小必须页大小对齐；然后在 submit_io 时仍然可能因为文件系统、pagecache、sync 发生阻塞，除此之外，我们在使用 libaio 的时候会设置 io_depth 的大小，还可能因为内核的/sys/block/sda/queue/nr_requests(128) 设置的过小而发生阻塞；而且 libaio 提供的 sync 命令关键还不起作用，想要 sync 数据还得依赖 fsync/fdatasync，真的是心塞塞，libaio 想说爱你不容易啊。

所以 Linux 迫切需要一个完善的异步机制。同时在 Linux 平台上跑的大多数程序都是专用程序，并不需要内核的大多数功能，而且这几年也流行 kernel bypass，intel 也发起的用户态 IO DPDK、SPDK。但是这些用户态 IO API 不统一，使用成本过高，所以内核便推出了 io_uring 来统一网络和磁盘的异步 IO，提供一套统一完善的异步 API，也支持异步、轮询、无锁、zero copy。真的是姗姗来迟啊，不过也算是在高性能 IO 方面也算是是扳回了一城。

io_uring

io_uring 的设计目标是提供一个统一、易用、可扩展、功能丰富、高效的网络和磁盘系统接口。其高性能依赖于以下几个方面：

1. 用户态和内核态共享提交队列（submission queue）和完成队列（completion queue）。
2. 用户态支持 Polling 模式，不依赖硬件的中断，通过调用 IORING_ENTER_GETEVENTS 不断轮询收割完成事件。
3. 内核态支持 Polling 模式，IO 提交和收割可以 offload 给 Kernel，且提交和完成不需要经过系统调用（system call）。
4. 在 DirectIO 下可以提前注册用户态内存地址，减小地址映射的开销。

系统 API

io_uring 提供了 3 个系统调用 API，虽然只有 3 个，但是直接使用起来还是蛮复杂的。

• io_uring_setup

int io_uring_setup(unsigned entries, struct io_uring_params *params);

entries：queue depth，表示队列深度。

io_uring_params：初始化时候的参数。

在 io_uring_setup 返回的时候就已经初始化好了 SQ 和 CQ，此外，还有内核还提供了一个 Submission Queue Entries（SQEs）数组。

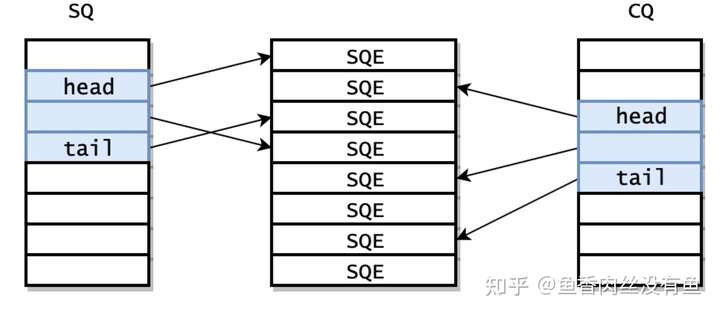

之所以额外采用了一个数组保存 SQEs，是为了方便通过 RingBuffer 提交内存上不连续的请求。SQ 和 CQ 中每个节点保存的都是 SQEs 数组的偏移量，而不是实际的请求，实际的请求只保存在 SQEs 数组中。这样在提交请求时，就可以批量提交一组 SQEs 上不连续的请求。 但由于 SQ，CQ，SQEs 是在内核中分配的，所以用户态程序并不能直接访问。io_setup 的返回值是一个 fd，应用程序使用这个 fd 进行 mmap，和 kernel 共享一块内存。 这块内存共分为三个区域，分别是 SQ，CQ，SQEs。kernel 返回的 io_sqring_offset 和 io_cqring_offset 分别描述了 SQ 和 CQ 的指针在 mmap 中的 offset。而 SQEs 则直接对应了 mmap 中的 SQEs 区域。 mmap 的时候需要传入 MAP_POPULATE 参数，以防止内存被 page fault。

• io_uring_enter

int io_uring_enter(unsigned int fd, u32 to_submit, u32 min_complete, u32 flags);

io_uring_enter 即可以提交 io，也可以来收割完成的 IO，一般 IO 完成时内核会自动将 SQE 的索引放入到 CQ 中，用户可以遍历 CQ 来处理完成的 IO。

IO 提交的做法是找到一个空闲的 SQE，根据请求设置 SQE，并将这个 SQE 的索引放到 SQ 中。SQ 是一个典型的 RingBuffer，有 head，tail 两个成员，如果 head == tail，意味着队列为空。SQE 设置完成后，需要修改 SQ 的 tail，以表示向 RingBuffer 中插入一个请求。

io_uring_enter 被调用后会陷入到内核，内核将 SQ 中的请求提交给 Block 层。to_submit 表示一次提交多少个 IO。

如果 flags 设置了 IORING_ENTER_GETEVENTS，并且 min_complete > 0，那么这个系统调用会同时处理 IO 收割。这个系统调用会一直 block，直到 min_complete 个 IO 已经完成。

这个流程貌似和 libaio 没有什么区别，IO 提交的过程中依然会产生系统调用。

但 io_uring 的精髓在于，提供了 submission offload 模式，使得提交过程完全不需要进行系统调用。

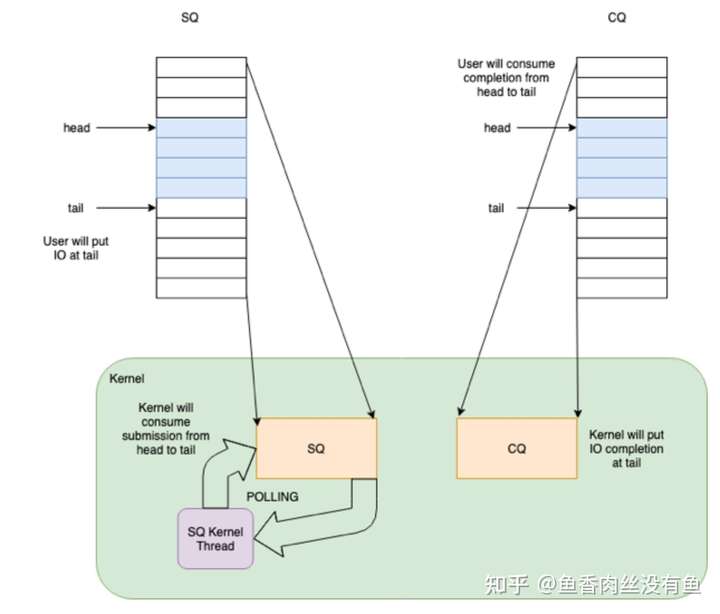

如果在调用 io_uring_setup 时设置了 IORING_SETUP_SQPOLL 的 flag，内核会额外启动一个内核线程，我们称作 SQ 线程。这个内核线程可以运行在某个指定的 core 上（通过 sq_thread_cpu 配置）。这个内核线程会不停的 Poll SQ，除非在一段时间内没有 Poll 到任何请求（通过 sq_thread_idle 配置），才会被挂起。

当程序在用户态设置完 SQE，并通过修改 SQ 的 tail 完成一次插入时，如果此时 SQ 线程处于唤醒状态，那么可以立刻捕获到这次提交，这样就避免了用户程序调用 io_uring_enter 这个系统调用。如果 SQ 线程处于休眠状态，则需要通过调用 io_uring_enter，并使用 IORING_SQ_NEED_WAKEUP 参数，来唤醒 SQ 线程。用户态可以通过 sqring 的 flags 变量获取 SQ 线程的状态。

https://github.com/axboe/liburing/blob/master/src/queue.c#L22

if (IO_URING_READ_ONCE(*ring->sq.kflags) & IORING_SQ_NEED_WAKEUP) {
    *flags |= IORING_ENTER_SQ_WAKEUP;
    return true;
}

• io_uring_register

主要包含 IORING_REGISTER_FILES、IORING_REGISTER_BUFFERS，在高级特性章节会描述。

int io_uring_register(unsigned int fd, unsigned int opcode, void *arg, unsigned int nr_args)

liburing

我们知道 io_uring 虽然仅仅提供了 3 个系统 API，但是想要用好还是有一定难度的，所提 fio 大神本人封装了一个 Liburing，简化了 io_uring 的使用，通过使用 liburing，我们很容易写出异步 IO 程序。

代码位置：https://github.com/axboe/liburing，在使用的时候目前仍然需要拉取代码，自己编译，估计之后将会融入内核，在用户程序中需要包含#include "liburing.h"。

列举一些比较常用的封装的 API：https://github.com/axboe/liburing/blob/master/src/include/liburing.h

// 非系统调用，初始化io_uring，entries：队列深度 queue depth
extern int io_uring_queue_init(unsigned entries, struct io_uring *ring, unsigned flags);

// 非系统调用，清理io_uring
extern void io_uring_queue_exit(struct io_uring *ring);

// 非系统调用，获取一个可用的 submit_queue_entry，用来提交IO
extern struct io_uring_sqe *io_uring_get_sqe(struct io_uring *ring);

// 非系统调用，准备阶段，和libaio封装的io_prep_writev一样
static inline void io_uring_prep_writev(struct io_uring_sqe *sqe, int fd,const struct iovec *iovecs, unsigned nr_vecs, off_t offset)

// 非系统调用，准备阶段，和libaio封装的io_prep_readv一样
static inline void io_uring_prep_readv(struct io_uring_sqe *sqe, int fd, const struct iovec *iovecs, unsigned nr_vecs, off_t offset)

// 非系统调用，把准备阶段准备的data放进 submit_queue_entry
static inline void io_uring_sqe_set_data(struct io_uring_sqe *sqe, void *data)

// 非系统调用，设置submit_queue_entry的flag
static inline void io_uring_sqe_set_flags(struct io_uring_sqe *sqe, unsigned flags)

// 非系统调用，提交sq的entry，不会阻塞等到其完成，内核在其完成后会自动将sqe的偏移信息加入到cq，在提交时需要加锁
extern int io_uring_submit(struct io_uring *ring);

// 非系统调用，提交sq的entry，阻塞等到其完成，在提交时需要加锁。
extern int io_uring_submit_and_wait(struct io_uring *ring, unsigned wait_nr);

// 非系统调用 宏定义，会遍历cq从head到tail，来处理完成的IO
#define io_uring_for_each_cqe(ring, head, cqe)

// 非系统调用 遍历时，可以获取cqe的data
static inline void *io_uring_cqe_get_data(const struct io_uring_cqe *cqe)

// 非系统调用 遍历完成时，需要调整head往后移nr
static inline void io_uring_cq_advance(struct io_uring *ring, unsigned nr)

高级特性

io_uring 里面提供了 polling 机制：IORING_SETUP_IOPOLL 可以让内核采用 Polling 的模式收割 Block 层的请求；IORING_SETUP_SQPOLL 可以让内核新起线程轮询提交 sq 的 entry。

IORING_REGISTER_FILES

这个的用途是避免每次 IO 对文件做 fget/fput 操作，当批量 IO 的时候，这组原子操作可以避免掉。

IORING_REGISTER_BUFFERS

如果应用提交到内核的虚拟内存地址是固定的，那么可以提前完成虚拟地址到物理 pages 的映射，避免在 IO 路径上进行转换，从而优化性能。用法是，在 setup io_uring 之后，调用 io_uring_register，传递 IORING_REGISTER_BUFFERS 作为 opcode，参数是一个指向 iovec 的数组，表示这些地址需要 map 到内核。在做 IO 的时候，使用带 FIXED 版本的 opcode（IORING_OP_READ_FIXED /IORING_OP_WRITE_FIXED）来操作 IO 即可。

内核在处理 IORING_REGISTER_BUFFERS 时，提前使用 get_user_pages 来获得 userspace 虚拟地址对应的物理 pages。在做 IO 的时候，如果提交的虚拟地址曾经被注册过，那么就免去了虚拟地址到 pages 的转换。

IORING_SETUP_IOPOLL

这个功能让内核采用 Polling 的模式收割 Block 层的请求。当没有使用 SQ 线程时，io_uring_enter 函数会主动的 Poll，以检查提交给 Block 层的请求是否已经完成，而不是挂起，并等待 Block 层完成后再被唤醒。使用 SQ 线程时也是同理。

编程示例

通过 liburing 使用起来还是比较方便的，不用操心内核的一些事情，简直爽歪歪啊。具体可参考 ceph：https://github.com/ceph/ceph/blob/master/src/blk/kernel/io_uring.cc

1. io_uring_queue_init 来初始化 io_uring。IORING_SETUP_IOPOLL / IORING_SETUP_SQPOLL。
2. io_uring_submit 来提交 IO，在这个函数里面会判断是否需要调用系统调用 io_uring_enter。设置了 IORING_SETUP_SQPOLL 则不需要调用，没有设置则需要用户调用。
3. io_uring_for_each_cqe 来收割完成的 IO，这是一个 for 循环宏定义，后面直接跟 {} 就可以。

性能对比

intel 团队测试结果

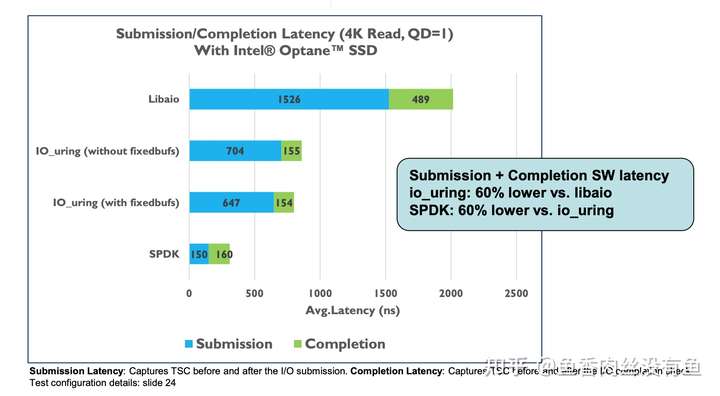

可以看出来 intel 自己测试的结果表明延迟方面 spdk 比 io_uring 要低 60%。使用了自己带的 perf 的测试工具测的。

fio 作者测试结果

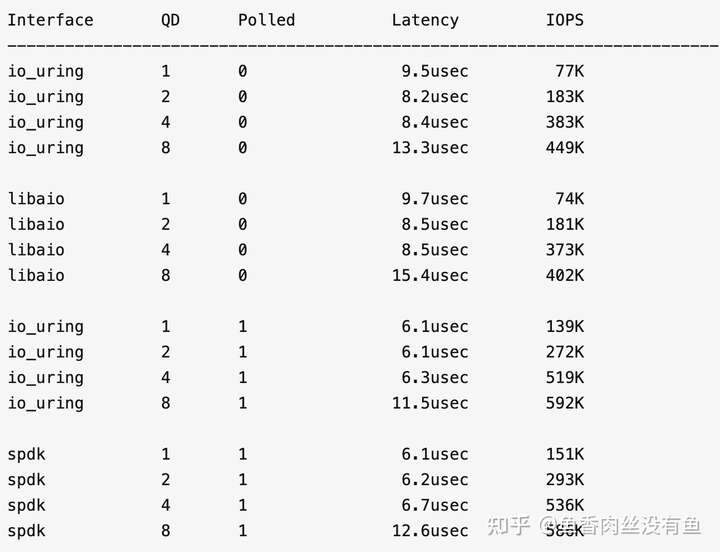

4k randread，3D Xpoint 盘：

io_uring vs libaio，在非 polling 模式下，io_uring 性能提升不到 10%，好像并没有什么了不起的地方。

然而 io_uring 提供了 polling 模式。在 polling 模式下，io_uring 和 SPDK 的性能非常接近，特别是高 QueueDepth 下，io_uring 有赶超的架势，同时完爆 libaio。

模式对比

项目	io_uring	spdk
驱动程序	内核态驱动程序有锁	用户态驱动程序、无锁、轮询、线程绑定
run_to_completion	非 rtc 模型，可能会有上下文切换？	rtc 模型，单线程撸到底
内存管理	mmu、4k	2MB 大页
提交任务有无锁	无锁	无锁
系统调用	可有可无	无系统调用
用户内核态切换	轻量级的	无内核切换
poll 模型	可选	polling

线上应用

目前发现已经有几个项目在做尝试性的应用：rocksdb、ceph、spdk、第三方适配 (nginx、redis、echo_server)

rocksdb

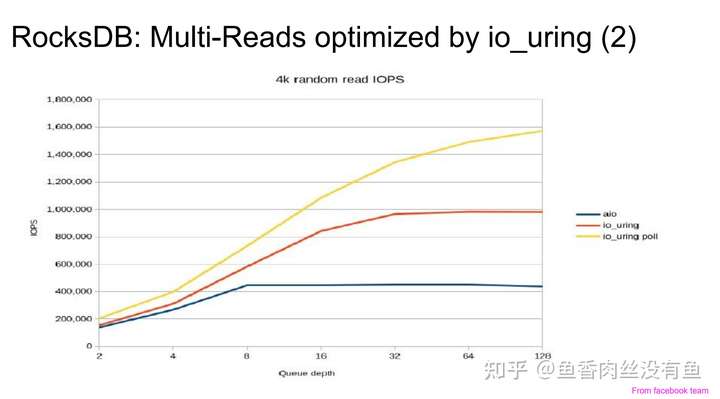

rocksdb 官方实现了 PosixRandomAccessFile::MultiRead() 使用 io_uring。

除此之外，tikv 扩展了一些实现：http://openinx.github.io/ppt/io-uring.pdf

1. wal 和 sstbale 的写入使用 io_uring，但是测完之后性能提升不明显。
2. compaction file write 的时间降低了一半。
3. 可用 io_uring 优化的点：参考 Conclusion & Future work 章节。

spdk

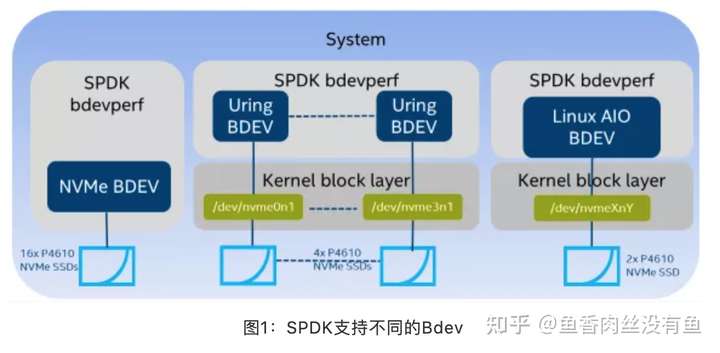

SPDK与io_uring新异步IO机制，在其抽象的通用块层加入了 io_uring 的支持。

ceph

ceph 的 io_uring 主要使用在 block_device，抽象出了统一的块设备，直接操作裸设备，对上层提供统一的读写方法。

bluefs 仅仅需要提供 append only 的写入即可，不需要提供随机写，大大简化了 bluefs 的实现。

第三方适配 (nginx、redis、echo_server)

第三方io_uring适配(nginx、redis、echo_server) 性能测试结果：

redis：

以下是 redis 在 event poll 和 io_uring 下的 qps 对比：

1. 高负载情况下，io_uring 相比 event poll，吞吐提升 8%~11%。
2. 开启 sqpoll 时，吞吐提升 24%~32%。 这里读者可能会有个疑问，开启 sqpoll 额外使用了一个 CPU，性能为什么才提升 30% 左右？那是因为 redis 运行时同步读写就消耗了 70% 以上的 CPU，而 sq_thread 只能使用一个 CPU 的能力，把读写工作交给 sq_thread 之后，理论上 QPS 最多能提升 40% 左右（1/0.7 - 1 = 0.42），再加上 sq_thread 还需要处理中断以及本身的开销，因此只能有 30% 左右的提升。

nginx：

1. 单 worker 场景，当连接数超过 500 时，QPS 提升 20% 以上。
2. connection 固定 1000，worker 数目在 8 以下时，QPS 有 20% 左右的提升。随着 worker 数目增大，收益逐渐降低。
3. 短连接场景，io uring 相对于 event poll 非但没有提升，甚至在某些场景下有 5%~10% 的性能下降。究其原因，除了 io uring 框架本身带来的开销以外，还可能跟 io uring 编程模式下请求批量下发带来的延迟有关。

参考资源

1. https://kernel.dk/io_uring.pdf
2. Improved_Storage_Performance_Using_the_New_Linux_Kernel_I.O_Interface.pdf
3. AIO 的新归宿：io_uring
4. http://openinx.github.io/ppt/io-uring.pdf
5. https://github.com/axboe/liburing
6. https://github.com/ceph/ceph/blob/master/src/blk/kernel/io_uring.cc
7. 第三方io_uring适配(nginx、redis、echo_server)
8. SPDK与io_uring新异步IO机制

原文链接：https://zhuanlan.zhihu.com/p/361955546
